規格：800x600x2200

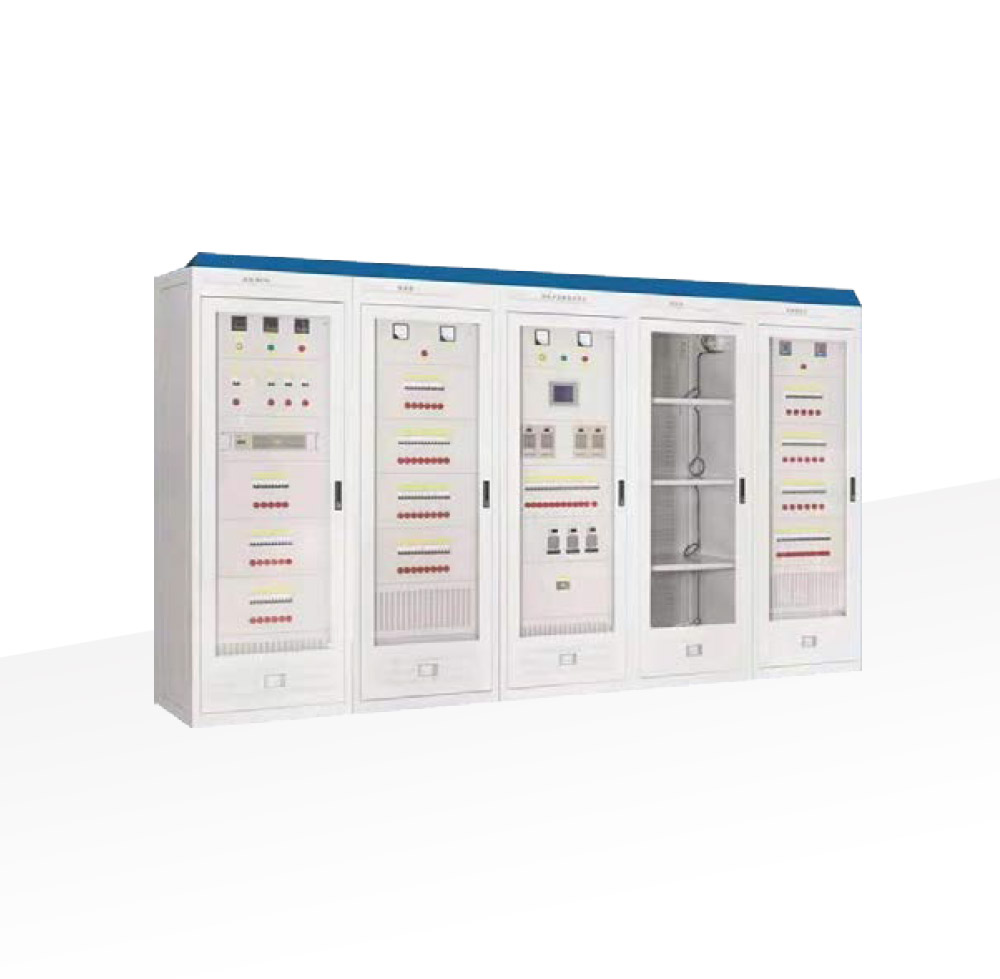

適用于不同電壓等級的變電站、發電廠、工礦企業、電氣化鐵路及高層建筑等領域，作為電力自動化系統、通迅系統、直流系統、高壓開關、繼電保護、自動裝置、事故照明的操作電源和控制電源產品概述GZDW30 系列直流一體化電源系統是我司推出的將交流電源 (AC)、直流操作電源 (DC)。電力專用交流不間斷電源 (UPS) 和電力專 用逆變電源，通信用直流變換電源 (DC-DC) 等變電站站用電源 - 體化設計、一體化配置，一體化監控的電源系統。
該系統對站用電源進行全面整合 : 將站用交流電源系統、直流電源系統、逆變電源系統、通信電源系統統一設計、監控、生產、調試、 服務 ; 通過一體化監控模塊將站用電源各子系統通信網絡(luò )化，實現站用電源信息共享，建立數字化電源軟件平臺 ; 通過將站用電源 所有開關智能模塊化，集中功能分散化，實現模塊外無二次接線，無跨屏二次電纜，建立數字化電源硬件平臺 : 一體化監控模塊通 過以太網接口、1IEC61850 規約與上位機系統通信。使站用電源系統成為開放式系統。應用領域交直流一體化電力電源系統適用于不同電壓等級的變電站、發電廠、工礦企業、電氣化鐵路及高層建筑等領域，作為電力自動化系統、 通迅系統、直流系統、高壓開關、繼電保護、自動裝置、事故照明的操作電源和控制電源。系統采用一體化設計，將交流電源系統、 直流電源系統、電力 UPS 電源系統、通信電源系統進行統 - - 設計、監控、生產、調試、服務，通過網絡(luò )通信、設計優化、系統聯動、 設備智能檔案管理的方法，實現站用電源安全化、網絡(luò )智能化設計，實現站用電源交鑰匙工程和客戶效益最大化，特別適用于無人 值守的運行需要。應用價值實現電源網絡(luò )化、智能化，一體化程度更高。實現在一個平臺 上對整個電站電源的交與直流系統、逆變電源系統、通信進行 監控，解決由不同供應商提供的各獨立電源通信規約兼容等問 題，提高系統網絡(luò )化、智能化程度。
一次、二次設備均采用成熟可靠技術，其本身沒有任何技術風險， 通過一體設計可以有效避免電源的安全隱患。A、蓄電池一體化設 計，避免了 UPS 蓄電池與通信電源蓄電池維護不精細、損壞不能 及時發現的問題 ;
A. 各子系統智能設備通過通信網絡(luò )接入一體化監控器，一體 化監控器 1 個通信口，一種規約接入綜自 / 調度系統 ;
B. 可以在一個位置實時查看各子系統的電量、開關狀態，事 件信息等，可修改系統參數、運行方式，遙控開關，實現站用 電源“四遙”功能 ;
C、統一的信息共享平臺，可以提高電源綜合自動化應用水平， 進行電源協調聯動，狀態檢修等深層次開發應用。電源更加安 全可靠
B、可以對電源故障進行綜合分析，及時發潛在問題 ;
C、可以實現對電源共性隱患進行統一處理，如 : 統一防雷配置、 統一波形優化處理等。1 提高電源管理水平一體化電源便于集中管理全站電源系統，提供電源的整體管理水平。由一組維護人員同時管理、維護全站電源，便于 統一調配人力資源 : 將通信電源、UPS 等納入變電的巡檢范圍 , 便于對信息的進行綜合分析 , 及時發現事故隱患。降低 TCO由一家廠家提供所有電源的設計、生產。安裝、服務，一攬子解決所有站用電源問題，可以減少采購、協調、溝通成本， 產品全壽命周期的成本降低達 30% 以上。系統組成交流屏 :
交流雙路選擇 : 進線采用 ATS 自動轉化開關，兩路交流 380V
電源輸入，可實現自動投切互為備用。
饋出回路 : 交流三相輸出 4 路、交流單相輸出 4 路。（可選裝）
逆變電源 : 可配置 1 KVA-7.5 KVA 的逆變模塊，逆變輸出 3 路。
（可選裝）
監控模塊 : 配置交流監控單元，自動完成一路優先二路備用的
邏輯選擇，必將二路電源狀態輸入到監控。
防雷單元 : 防雷和過電壓保護。
尺寸 : 2260mm ( 高 ) *800mm( 寬 ) *600mm( 深 ) ( 可按照 用戶要求定制 )

充電屏 :
交流配電 : 兩路交流 380V 電源輸入，可實現自動投切互為備用
防雷單元 : 防雷和過電壓保護
充電模塊 : 智能自冷 48/110/220V, 5A. 10A. 20A 及 30A 模塊
